■ 제품
상세 정보
▶
30cm부터 350m까지 측정되는 무타켓 범위
▶
소형이고 사용하기 간편한 디자인.
▶
도로설계 프로그램 upgrade.
한 눈에 쉽게 볼수 있는 한글 표시부

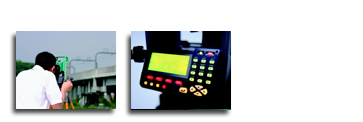

컨트롤 패널은 쉽게 볼 수 있는 192X80픽셀의 LCD화면으로 구성되어 있습니다.
EDM 모드 (무타켓, 프리즘, 반사시트타켓), 레이저빔 상태와 같은 키 정보를 한눈에
확인할 수 있습니다. 온도 센서를 가지고 있어서 LCD는 어떤 온도에서도 최상의
선명도를 유지합니다.
편리한 타켓 선택
타켓을 선택할 때 복잡한 과정이 필요 없습니다. 기본적인 모드에서 작동하고 있을 때
SFT키만 연속적으로 누르면 무타켓, 프리즘, 시트타켓 모드로 바로 변경할 수가 있습니다.
사용이 간단한 10키와 소프트키
수동으로 데이터를 입력하기 위하여 영문, 숫자의 10개의 키가 있습니다.
또한 사용자의 편의에 따라 배열을 조절할 수 있는
4개의 소프트 키가 있습니다.
무엇보다도 모든 키에 조명이 들어옴으로써 어두운 상태에도 정확히 볼 수 있습니다.
보다 넓은 범위의 무타켓 측정 범위
혁신적인 RED-tech II
EDM
은 전보다 더 강력한 무타켓 거리측정을 실행합니다.
뛰어난 방수/방진 기능
30RK 시리즈는 IEC (International Electrotechnical Commission) 의 IP66 (IEC 60529)의
표준 환경을 따릅니다
도로설계 프로그램 UPGRADE
I.P 제원 입력에 의한 도로 설계 및 도로 좌표 측설이 가능합니다.
측각의 신뢰를 위한 2축 자동 보정
2축 자동 보정 장치에 의해 시준 방향과 망원경 축의 2 방향에서 기계의 경사를 감지하여
수직각과 수평각을 보정합니다. 또한 고리메이션 기능으로 망원경 시준축의 어긋남을
자동적으로 보정합니다.
안전을 위한 비밀번호 기능
대형 내부 메모리
약 10,000 데이터 포인트와 10개의 JOB파일을 관리.
■ Series 30RK
사양
|
|
SET230RK3 | SET330RK3 | SET530RK3 | SET230RK |
SET330RK |
SET530RK | SET630RK | |||
|
Laser 등급 |
Class 3R |
Class 2 |
||||||||
|
망원경부 |
360˚ 회전, 측거/측각 동축광학계 |
|||||||||
|
배 율 |
30X |
|||||||||
|
분해력 |
2.5″ |
|||||||||
|
시 계 |
1˚30′ |
|||||||||
|
측각부 |
광전식 앱솔루트 엔코더 스캐닝, 정반 시준에 의한 각도 세팅 |
|||||||||
|
정 도 |
|
|||||||||
|
최소표시 |
1″ / 5″, 0.2 / 1mg, 0.005 / 0.02mil |
|||||||||
|
측정시간 |
0.5초 또는 그 이하, 연속 측정 |
|||||||||
|
측거부 |
변조직 근적외 레이저광, 레이저 다이오드, Coaxial optics |
|||||||||
|
Laser 출력 |
무타켓 모드 : Class 3 (최대 5mW) 프리즘/sheet 모드 : Class 1(최대 0.22mW |
무타켓 모드 : Class 3 (최대 5mW) 프리즘/sheet 모드 : Class 1(최대 0.22mW) |
||||||||
|
측정 범위 |
무타켓 |
0.3 ~ 350m |
0.3 ~ 200m |
0.3 ~ 150m |
||||||
|
반사시트타켓 |
1.3 ~ 500m |
1.3 ~ 500m |
1.3 ~ 500m |
|||||||
|
프리즘 |
6000m |
6000m |
5000m |
|||||||
|
정확도 |
무타켓 |
±(3＋2ppm×D)mm |
||||||||
|
반사시트타켓 |
±(3＋2ppm×D)mm |
|||||||||
|
프리즘 |
±(2＋2ppm×D)mm |
|||||||||
|
운영체제 |
|
|||||||||
|
Scalefactor설정 |
0.5 ~ 2.0/선택가능 |
|||||||||
|
데이터저장 |
내부메모리 : 약 10,000 point, 10개의 작업파일 |
|||||||||
|
|
메모리카드 : 공장옵션 64KB Compact Flash card 576,000Point 저장가능 |
없음 |
||||||||
|
인터페이스 |
비동기식, RS232-C, baud rate : 1,200 ~ 38,400bps |
|||||||||
|
프린터출력 |
센트로닉스 |
|||||||||
|
일반 |
|
|||||||||
|
광학구심 배율 |
3 X 최소초점 0.3m |
|||||||||
|
방수 및 방진 |
IP66(IEC60529:1989)결합 |
|||||||||
|
작동온도 |
-20℃~＋50℃ |
|||||||||
|
기계고/크기 |
정준대 밑면에서부터 236mm / 165(W) X 180(D) X 341(H) mm |
|||||||||
|
중량 |
5.5 kg |
|||||||||
|
전원 |
7.2V DC |
|||||||||
|
BDC46A |
BDC46A 두개(표준구성품) |
BDC46A 1개 |
||||||||
|
연속사용시간 |
약 7시간(30초마다 단일측정) |
|||||||||
|
25℃에서 사용시간 |
약 8.5시간(각도 측정시) |
|||||||||
|
충전시간 |
배터리 한 개당 2시간 CDC68 급속충전기 사용시 |
|||||||||
|
BDC57외장배터리(옵션) |
25℃에서 연속측정 : 약 27시간(30초마다 single 측정) , 약 36시간(각도 측정) |
없음 |
||||||||
